“2000坐标”已经成为标准，你还不明白坐标系的定义和转换吗？

< p >

国土空间规划明确要求“统一使用2000国家大地坐标系”和“1985国家高程基准”作为空间定位的依据，但我们得到的数据坐标大多不是“2000国家大地坐标系”,需要进行坐标转换，这就很困难了？

不仅是土地和空间规划，也是其他需要ArcGIS应用程序-

坐标系是地理信息系统数据的重要数学基础。它被用作表示地理元素、图像和观察结果的参考系统。坐标系的定义可以保证地理数据在软件中正确显示其位置、方向和距离。没有坐标系的地理信息系统数据是不完善的。

课，让我们了解一下ArcGIS中的坐标定义和转换

Part 1

ArcGIS

ArcGIS预先定义了两套坐标系:地理坐标系和投影坐标系。

1

地理坐标系

地理坐标系(GCS)使用三维球体来定义地球上的位置GCS中的重要参数包括角度测量单位、本初子午线和基准面(基于旋转椭球面)在地理坐标系中，经度和纬度用于确定球体上的点。经度和纬度是从地球中心到地球表面一点的测量角度。球面系统中的水平线是等纬度线或纬线，而垂直线是等经度线或经线。这些线包围着地球，形成了一个被称为网格的网格网络

然后问题来了。经度和纬度是多少？

GCS中的经度和纬度值以十进制度或度、分和秒(DMS)来度量纬度值相对于赤道测量，范围从-90(南极)到+90(北极)经度值是相对于本初子午线测量的范围是-180(当向西旅行时)到180(当向东旅行时)

的常见坐标系是什么？

ArcGIS中，中国常用的坐标系是GCS _ BEIJING _ 1954(Krasovsky _ 1940)

GCS _冼_1980(IAG_75)

GCS_WGS_1984(WGS_1984)

GCS_CN_2000(CN_2000)

2

投影坐标系

投影坐标系是什么？

将球面坐标转换成平面坐标的过程称为投影。投影坐标系的本质是平面坐标系，地图单位通常是米。投影坐标系被定义在二维平面中与地理坐标系不同，投影坐标系的长度、角度和面积在二维空间范围内是不变的。投影坐标系始终基于地理坐标系，即“投影坐标系=地理坐标系+投影算法函数”

中国投影坐标系-

我国投影坐标系主要采用高斯-克鲁格投影，分为6度和3度分区投影。1: 25，000-1: 500，000比例尺地形图采用带经线的6度分区，1: 10，000比例尺地形图采用带经线的3度分区具体分区方法如下:6度分区从本初子午线开始，根据经度6度的差异，从西向东划分为投影区。世界分为60个投影区，中国跨越13-23个投影区。三度区划从东经1度30分(1.5度)开始，根据经度差3度从西向东划分为一个投影区。世界被分成120个投影区，中国跨越25-45个投影区ArcGIS-

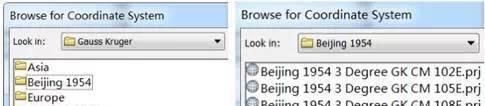

在《协调系统目录\投影协调系统\高斯·克鲁格\北京1954》中，我们可以看到四种不同的命名方法:

北京1954(西安1980) 3度GK 117 e北京54 (Xi安1980) 3度无波段号北京1954(西安1980) 3度GK区25北京54 (Xi安1980) 3度带波段号北京1954(西安1980) GK区13北京54 (Xi安1980) 6度带波段号北京1954 GK区13N/西安1980 GK

Part 2

ArcGIS定义了坐标系

ArcGIS中的所有地理数据集都需要一个用于显示、测量和转换地理数据的坐标系，该坐标系在ArcGIS中使用如果数据集的坐标系未知或不正确，可以使用定义坐标系的工具来指定正确的坐标系。在使用此工具之前，您必须知道数据集的正确坐标系。

该工具为包含未定义或未知坐标系的要素类或数据集定义坐标系，位于ARC工具箱-数据管理工具-项目和转换-定义项目

输入数据集:数据集或要素类

坐标系统:为数据集

Part 3

ArcGIS投影转换

在数据操作中，经常需要将不同坐标系的数据转换成统一的坐标系，便于数据处理和分析。在软件中，坐标系转换通常通过以下两种方式完成:

1

使用定义的参数进行投影转换

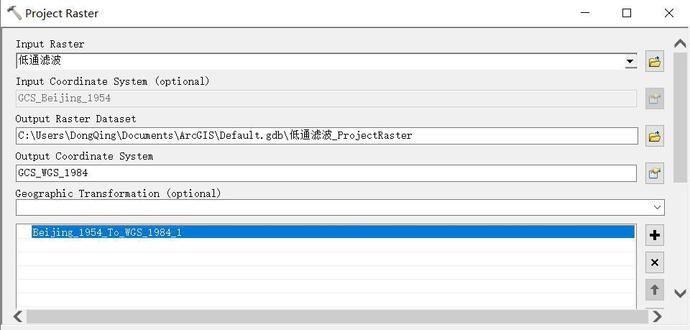

ArcGIS软件中定义坐标转换参数后，可以直接调用坐标转换工具，也可以直接选择转换参数该工具位于ARC工具箱-数据管理工具-项目和转换-要素-项目(栅格-投影栅格，栅格数据投影转换的栅格)中。在工具界面输入以下参数:

输入数据集:要投影输出的要素类、要素图层或要素数据集输出数据集:新要素数据集或在输出坐标系参数中指定坐标系的要素类外部坐标系:已知要素类要转换到的新坐标系

地理转换:该列表包括转换参数。以GCS _京_1954至GCS_WGS_1984为例，各转换参数的含义如下:

北京_ 1954 _至_ WGS _ 1984 _ 1 15918鄂尔多斯盆地北京_ 1954 _至_ WGS _ 1984 _ 2 15919黄海地区北京_ 1954 _至_ WGS _ 1984 _ 3 15920南海地区-珠江口北京_ 1954 _至_WGS_1984_4 159 21塔里木盆地北京_ 1954 _至_ WGS _ 1984 _ 5 159

此方法在转换后会有不同程度的偏差，需要地理注册或空间校正。

2

三参数或七参数转换

当投影之间的直接转换不能在ArcGIS软件中自动实现时，需要自定义七个参数或三个参数来实现投影转换(首先需要获取参数)。以七个参数为例，转换方法如下:

自定义七参数地理转换

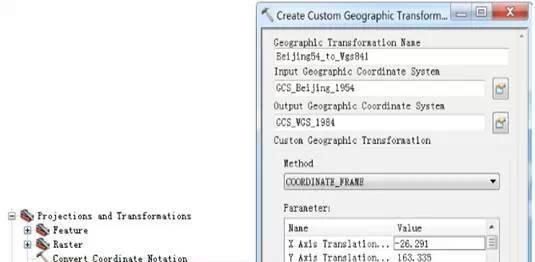

在ArcToolbox中选择创建自定义地理变换工具，并在弹出窗口中输入变换的名称，如wgs84ToBJ54在定义地理转换方法下，选择合适的转换方法，如方法中的坐标_框架，然后输入七个参数，即平移参数、旋转角度和比例因子，如图:

投影转换

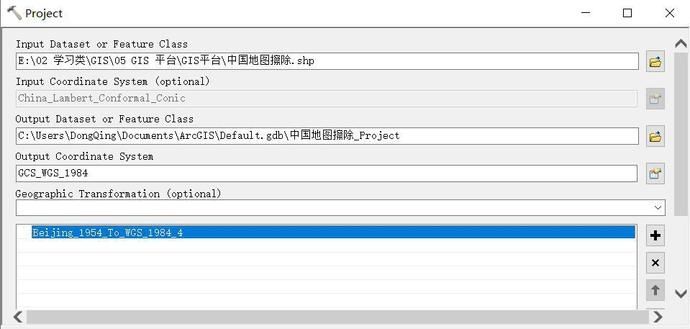

打开工具箱下的数据管理工具-项目和转换>要素>项目，在弹出窗口中输入要转换的数据和输出坐标系，然后输入第一步定制的地理坐标系，如wgs84ToBJ54，开始投影转换，如图所示完成投影转换:

这一课说了什么

1和ArcGIS预定义了两组坐标系，即地理坐标系和投影坐标系。

2年。如何在ArcGIS中定义坐标系

3，如何转换投影坐标系
