三视图怎么看机械三视图怎么看

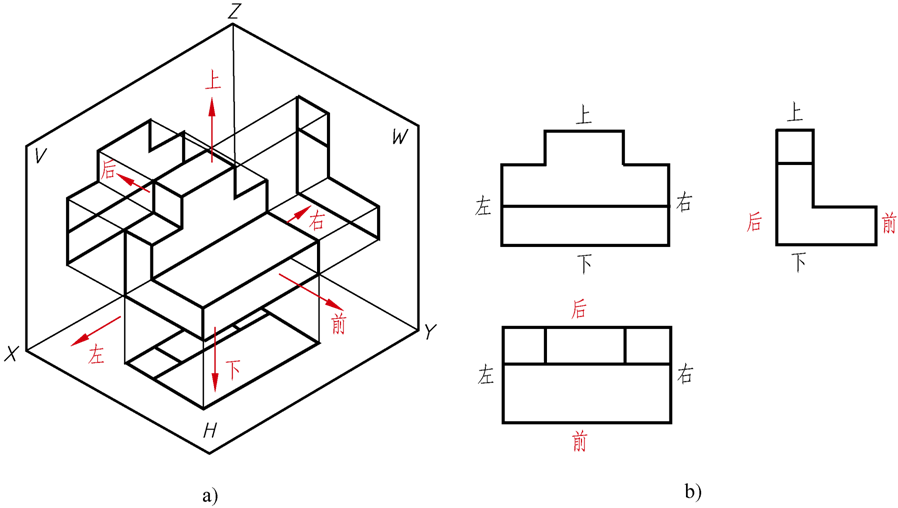

三视图的排列为:主视图在上方.俯视图在主视图的正下方,左视图在主视图的正右方.`` 1、尺寸关系:主、俯视图长对正主、左视图高平齐俯、左视图宽相等 `` 2、方位关系:主要是指反映物体的左右、上下、前后六个方位。看图时至少要看两个视图,才能完全看清物体的上、下、左、右、前、后六个面的相对位置。`` 3、俯视图为沿X轴旋转90度.左视图为沿Z轴旋转90度.平面的三视图就是这样了. `` . 还有不明白的你最好有时间看一下相关的书.

三视图的投影规律是:长对正、高平齐、宽相等(所以分清楚长、宽、高很重要,长和高都不较好掌握,只有宽相对难一些,前后距离为宽。即俯视图下前上后、左视图上右前左后)。图中的粗实线是可见的轮廓线,虚线是确实存在但是看不到的线(比如说孔),点划线一般表示轴线和对称中心线。一般读图的时候,要把三个视图结合起来看,不能单纯的看一个视图。在复杂的组合体视图也是由基本体构成的。读图之前要会熟练的画图。可以多练习画组合体的三视图。也可以借助橡皮泥捏出看到的线的形状,加强自己的空间想象能力。计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。在设计中通常要用计算机对不同方案进行大量的计算、分析和比较,以决定最优方案;各种设计信息,不论是数字的、文字的或图形的,都能存放在计算机的内存或外存里,并能快速地检索;设计人员通常用草图开始设计,将草图变为工作图的繁重工作可以交给计算机完成;由计算机自动产生的设计结果,可以快速作出图形,使设计人员及时对设计作出判断和修改;利用计算机可以进行与图形的编辑、放大、缩小、平移、复制和旋转等有关的图形数据加工工作。CA

一般读图的时候,要把三个视图结合起来看,不能单纯的看一个视图。在复杂的组合体视图也是由基本体构成的。读图之前要会熟练的画图。可以多练习画组合体的三视图。也可

简介：能够正确反映物体长、宽、高尺寸的正投影工程图(主视图，俯视图，左视图三个基本视图)为三视图，这是工程界

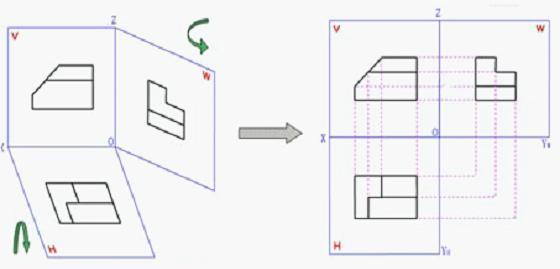

第一个是主视图,旁边是左视图,主视图下面是俯视图。主视图是从前向后,左视图(即侧视图)是从左向右看,俯视图是从上向下看。(如下图,纸面上的就是三视图,箭头左边的就是按上述方向得出的射影。)向左转|向右转
