华为麒麟810
麒麟810未在上设计:中央处理器部分采用主频为2.27千兆赫的两个Cortex-A76宏内核的八核架构，外加主频为1.88千兆赫的六个Cortex-A55微内核，并结合了华为自己的人工智能调度技术结合7纳米工艺的优势，麒麟810有望在性能和耐用性方面达到令人满意的平衡。对于GPU来说，麒麟810与黑森定制的马利G526核心图形内核相匹配，主频达到820兆赫华为还表示，GPU负载优化、60帧高清游戏图片等效果可以通过麒麟游戏等软件底部优化的技术来实现。换句话说，麒麟810也可以成为游戏中独一无二的玩家。
麒麟810设计有2个A76巨核和6个A55微核，主频高达2.27千兆赫就麒麟810的性能而言，其NPU计算速度比高通855和高通730快。相比之下，苹果A12、高通小龙855和麒麟980等处理器都是基于7纳米工艺制造的，因此用户可以更直接地理解它们。
通过麒麟810、小龙855和小龙7系列之间的产品差距，不难看出芯片品牌在运作中的一些想法。任何品牌、任何产品都是企业，都是为了追求利益。尽管手机市场似乎竞争激烈，高通一直是供应链中最大的赢家，仔细计算一切。如果供应链中没有竞争对手，用户仍然不能购买好的产品。

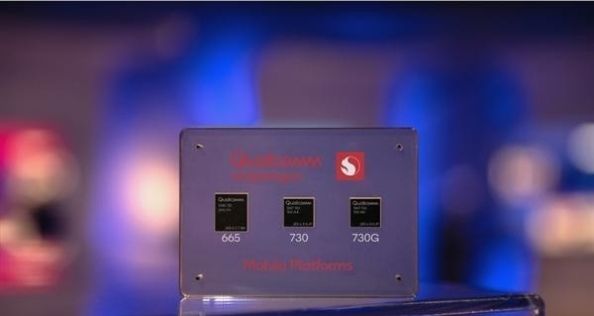

高通小龙730
几年前，小龙625服务于当时领先的14纳米工艺产生的低功耗、低热量的近3代手机，被网民称为第一代神U。这次麒麟810是世界上第三款采用7纳米技术的手机SoC。在更先进的技术出现之前，7纳米技术的高性能和低功耗必须是业界最好的。此外，两个强大的A76定制大内核的性能接近旗舰级。更重要的是，麒麟810首次采用了自主开发的达芬奇架构NPU，也非常能够在人工智能领域进行游戏。
多年来，国内芯片可以说是屡遭重创国产芯片的制造更加困难直到今天，中国制造的最先进的光刻机(处理器芯片cpu、显卡芯片gpu、内存芯片等芯片都需要由光刻机生产)，最高水平的大规模生产只有90纳米，远非第一梯队的5纳米。如果你想用更先进的工艺技术大规模生产芯片，你只能进口光刻机，而高端光刻机既贵又难买。国内芯片行业历经多年风雨凭借长期的技术积累、国家政策支持和人工智能芯片的先发优势，可以说目前国产芯片的条件是十多年来最好的
水平。
